產品型號說明
|

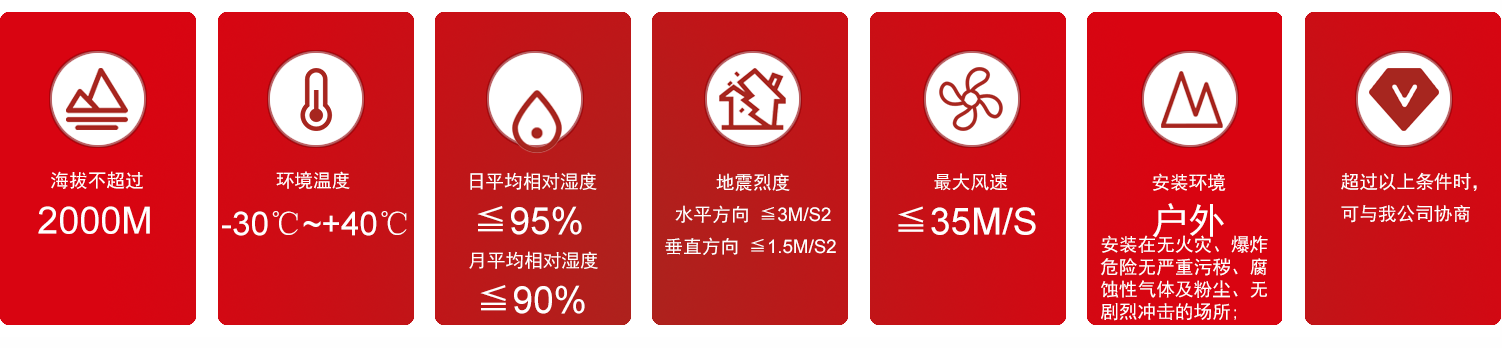

正常使用條件
執行標準
? GB/TI7467-1998-《高壓/低壓預裝式變電站》
? DL/T537-93《箱式變電站訂貨技術條件》
功能與特點
| A | 變電站的工廠化生產，縮短施工周期，降低造價。 |
| B | 最大限度深入負荷中心，提高供電質量，降低線損。 |
| C | 高壓室、低壓室、變壓器室三位一體，占地少。 |
| D | 外觀款式多樣。造型優美，可與周圍環境協調一致。 |
| E | 全新內部結構，實現了節約材料與改善性能的有機統一，且操作舒暢，維護萬便。 |
| F | 采用冗余設計，低壓部分留有二次備用間隔，方便供電部門增裝電力監控設備(如∶遠程抄表裝置、負荷控制裝置、配變綜測儀等）。 |
| G | 全拼裝設計外殼，配以全新的殼體，涂裝工藝，可保五年不褪色，十年不受腐。 |
| H | 方案選型靈活多樣,可滿足用戶多種需求。 |
技術參數
| 項目 | 單位 | 參數 | |||||
高壓單元 | 額定電壓 | KV | 12 | ||||
| 額定電流 | A | 400/630 | |||||
| 額定頻率 | Hz | 50 | |||||
| 工頻耐壓 | 一次回路 | KV | 42 | ||||
| 輔助回路 | KV | 48 | |||||
| 雷電沖擊耐受電壓 | 相間及對地 | KV | 75 | ||||
| 隔離斷口 | KV | 85 | |||||
| 額定短時耐受電流 | kA | 20 | |||||
| 額定峰值耐受電流 | kA | 50 | |||||
低壓單元 | 額定電壓 | KV | 0.4 | ||||
| 額定電流 | A | 100-2000 | |||||
| 額定頻率 | Hz | 50 | |||||
| 工頻耐壓 | 一次回路 | KV | 2.5 | ||||
| 輔助回路 | KV | 2 | |||||
| 額定短時耐受電流 | kA | kA | 200kVA以下 | 200-315kVA | 400-800kVA | 800-1250kVA | |
| kA | 無要求 | 30 | 50 | 86 | |||
| 額定峰值耐受電流 | kA | 無要求 | 63 | 105 | 175 | ||
| 電容補償容量 | kvar | 按變壓器容量的20%30% | |||||
變壓器 | 額定電壓 | KV | 12/0.4(高壓/低壓） | ||||
| 額定容量 | KVA | 50-1600 | |||||
| 工頻耐壓 | KV | 35 | |||||
| 雷電沖擊耐受電壓 | kV | 75 | |||||
| 噪音水平 | db | 油浸式：55 干式：65 | |||||
